亲爱的小伙伴们，在上期【工艺·前沿】做设计5年，现在才知道地暖施工图这么重要！中，咱们讲了地暖施工图的相关内容，相信小伙伴们都了解了。

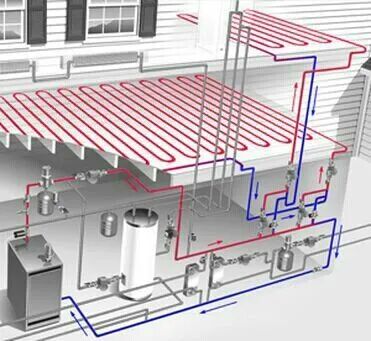

今天，继续地暖系统的内容讲解，先从图纸问题出发，再落到实际施工中。本文主要解决以下问题：

1）在制图过程中，地暖系统常见的3个问题。

2）在落地安装中，让设计师头疼的6个问题。

△地暖面积过大的示意图

当铺设地暖的面积过大时，应在地暖之间设置保温分隔条，以此来避免找平层因热胀冷缩而发生质量问题。

那什么叫面积过大呢？往下看：

当空间面积＞40㎡、长度超过8m、或地暖管道长度超过120m时，我们就可以认为是面积过大，应该在地暖的找平层与回填层设置10~15mm左右的伸缩缝。

a、住宅装修

因回路不多，涉及到的分水器大小不大，而且又要考虑安装位置防水的功能，这个时候，分水器的位置放在厨房或者卫生间比较合适。

b、公共场所

因为涉及到的供暖区域大，很难用一个分水器解决全部回路的供应，所以会存在一个空间有多个分水器的情况。

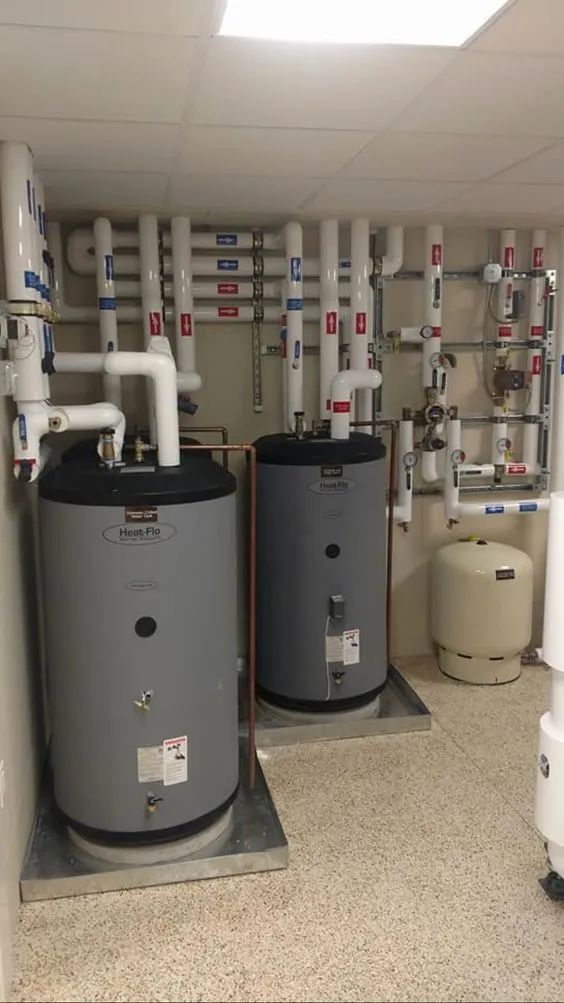

遇到这种情况，应该考虑设置位置的隐蔽性和检修问题，放在设备间或工作人员的房间是最优选择。

如果不行，则应该设置在人们的视线和行动线范围外，并应该尽量放在墙面完成面以内，达到隐蔽的目的。

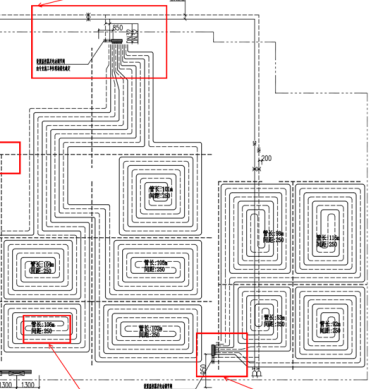

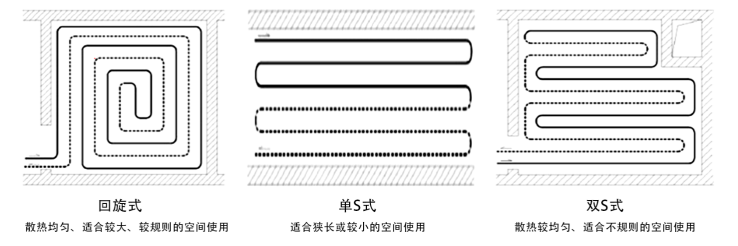

ps：检查图纸时，要严格按照地暖图纸审核清单进行核查，最大限度的确保图纸没有错误产生。

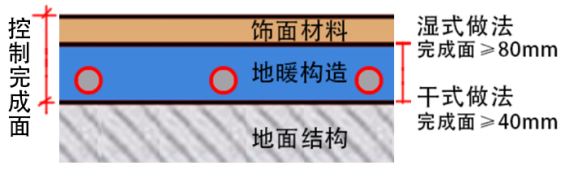

采用湿式做法时，地暖的厚度不宜＜80mm；采用干式做法时，地暖厚度不宜＜40mm。

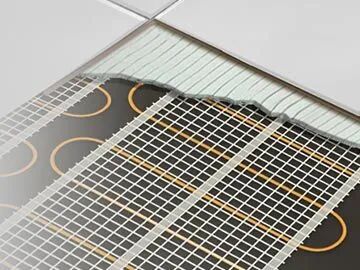

当然，如果采用电暖则所需要的完成面会更少，地暖层的厚度几乎可以忽略不计。

当然不是。抛开回填层过厚会使得地面施工时造成开裂等现象不说，单从热能传递来说，若回填层过厚，会造成饰面材料升温缓慢；而回填层过薄，又会造成不能完全覆盖供热管道的情况。

所以，一般室内的地暖构造中，回填层应在30~40mm较为合适。

如果业主的经济条件允许，并且有铺设地暖的需要，那在人们常活动的室内空间都可以设置地暖。

特别是像浴场、游泳池等会光脚接触地面的场合，更加应该设置地暖。

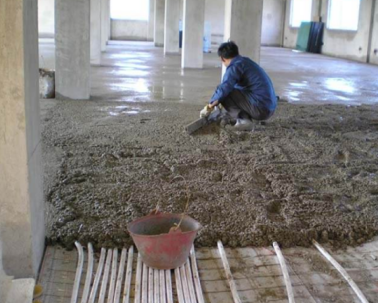

a、从现场落地的角度来看，地暖安装要避免现场工种交叉作业。

同时，地暖层做完后要及时回填地面，并做好成品保护，不要随意往地上打孔打眼。

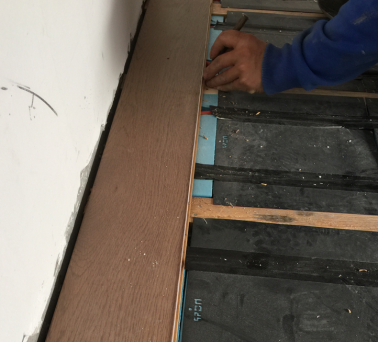

b、若需要在地暖层上铺设实木地板等需要与地面进行打钉固定的饰面材料时，为了避免安装时钉到地暖管，有2种解决方案：

① 在地暖回填之前拍照留底，并根据现场尺寸绘制好地暖排布图，方便后期木地板施工时根据图纸弹线定位。

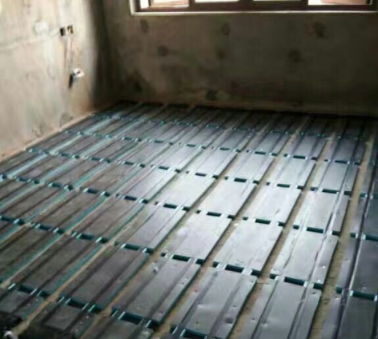

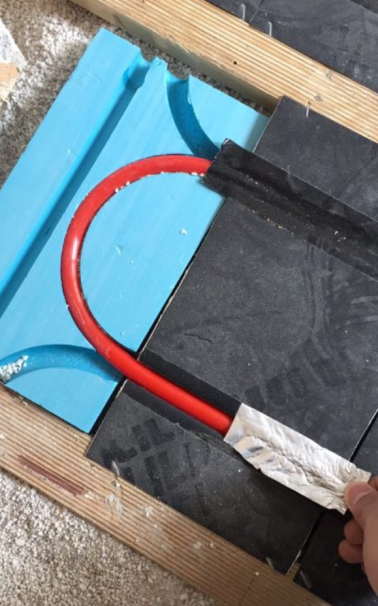

② 采用干式做法来做地暖，想要避免安装实木地板等饰面会破坏地暖管道的诟病，可采用地暖层上铺设实木地板，做法如下：

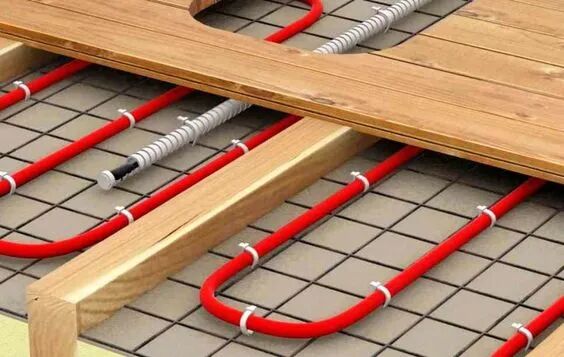

△地暖层上铺设实木地板的做法

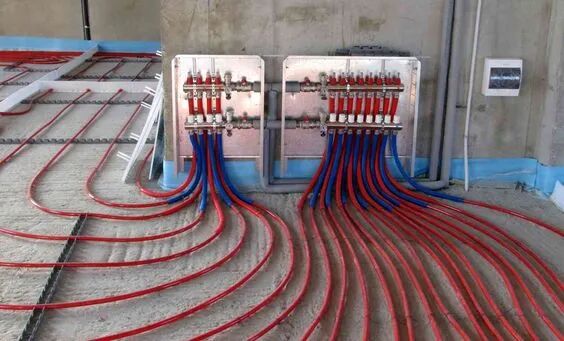

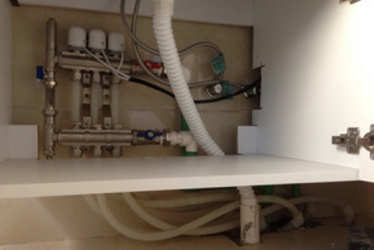

△住宅空间的分水器点位布置

严格意义上来说，下面3项的地暖管道设置是极其不合理的，后期必然会留下各种各样的质量隐患：

a、供热管道没有加保温套。

b、与地面相邻的弯管处没有加套柔性保护套，且管道接入分水器的形式不对，应该竖直连接。

c、输热管道与分水器的连接处，直接断开了，并且用的是热熔的连接形式，这样处理会导致后期存在漏水的隐患。

建议管道必须一整根，中间不允许有任何接头，熔接只是后期出现漏水万不得已才采取的补救措施。

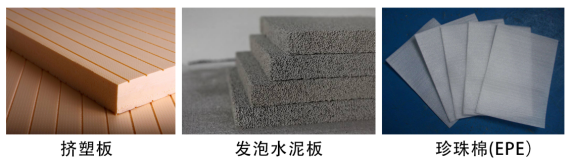

a、地暖的保温材料一般是发泡水泥板、聚苯板（EPS）、挤塑板（XPS）。市场上以XPS为主，EPS板材几乎没人用了。

b、挤塑板（XPS）导热系数小，吸水率极低，抗压能力好，是目前市面上主流的保温材料板材。

c、若只考虑做地面防潮处理，在隔离层和防潮层用材方面，则通常会选用珍珠棉（EPE）或者防潮剂。

地暖管道的材料规格尺度，是专业供应商或暖通设计师应该关心的问题，室内设计师当做拓展知识了解即可。

这里只需记住一点，连接在同一分、集水器上的各环路地暖管道的长度宜尽量接近（相差不超过15%）。如果每路管长差别过大，会造成局部过热或不热。

另外，还需注意一路地暖管道的长度不宜超过120m。至于具体地暖管道用多大的直径，是根据空间面积大小和供暖需求而定。正常情况下，
