很多古典电影中会有这样的镜头：女主人公一身典雅礼服，缓步从旋转楼梯走下，让人惊艳窒息。不知是楼梯的美衬托了女主的优雅，还是女主的美衬托了楼梯的优雅。

旋转楼梯的产生，初衷是为了节省建筑内部的使用空间，现在已经成为建筑史上一个独特门类。

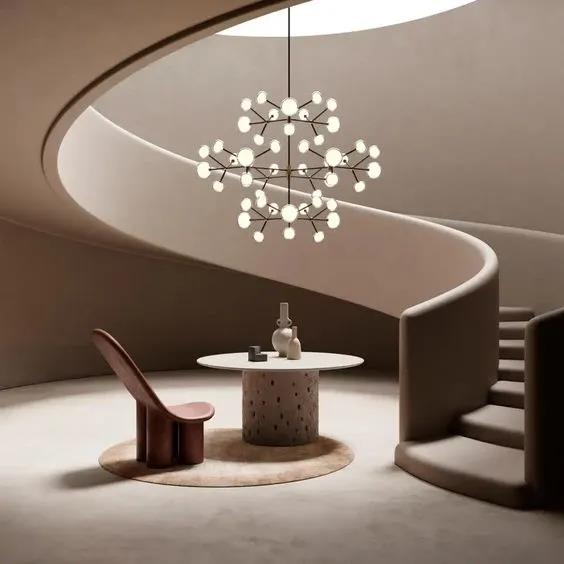

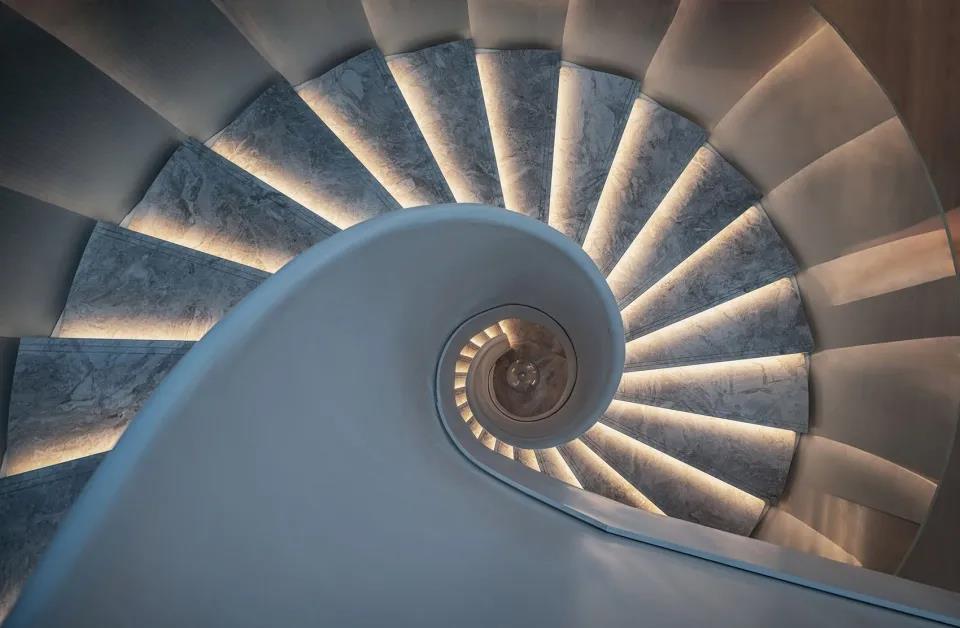

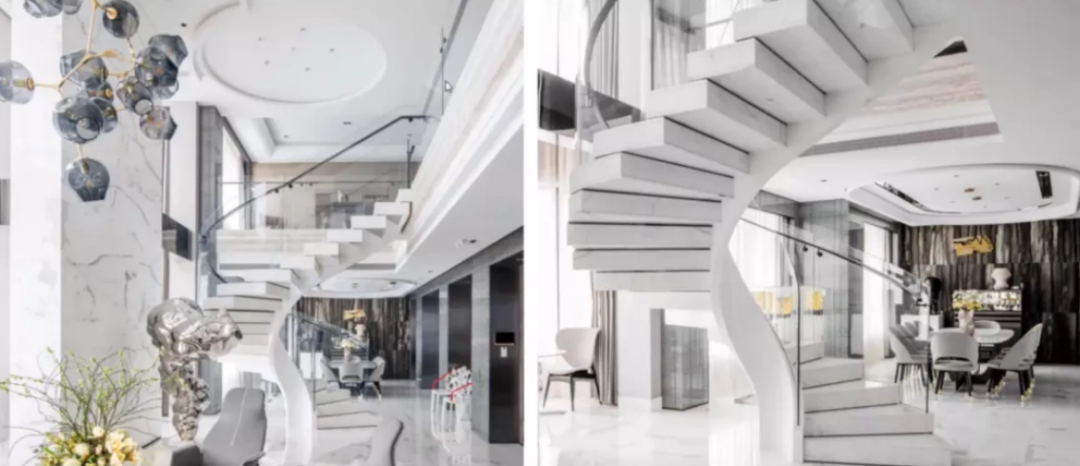

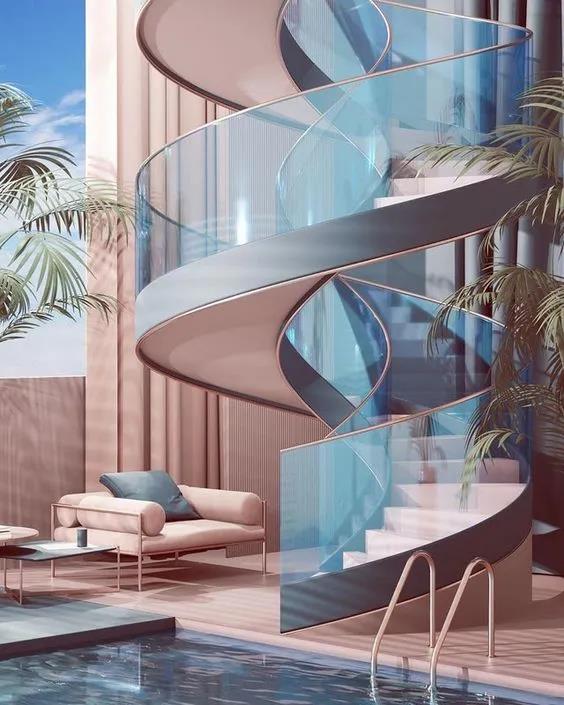

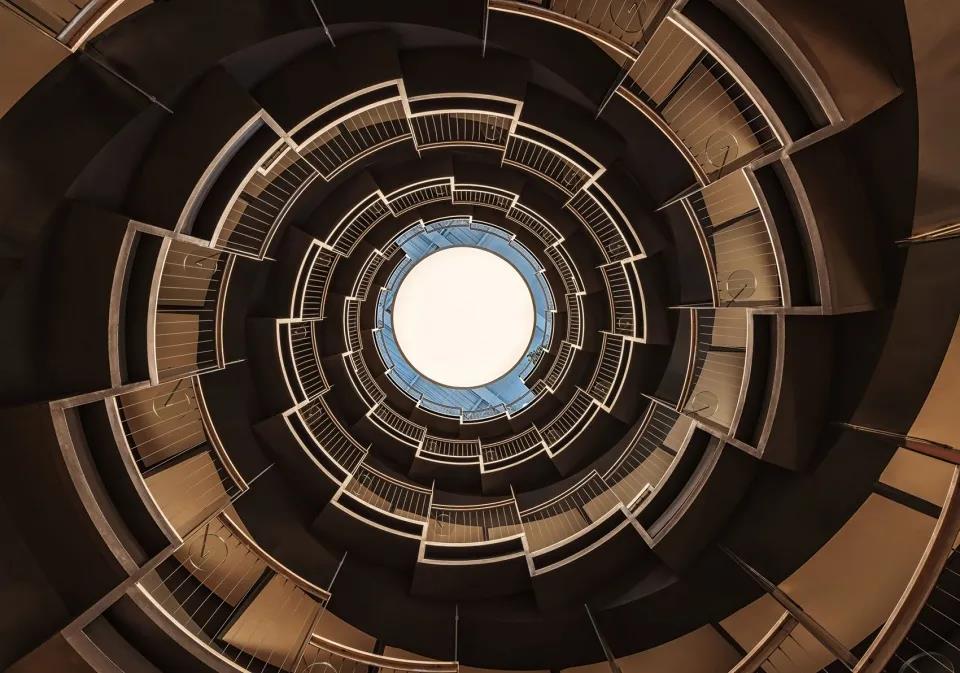

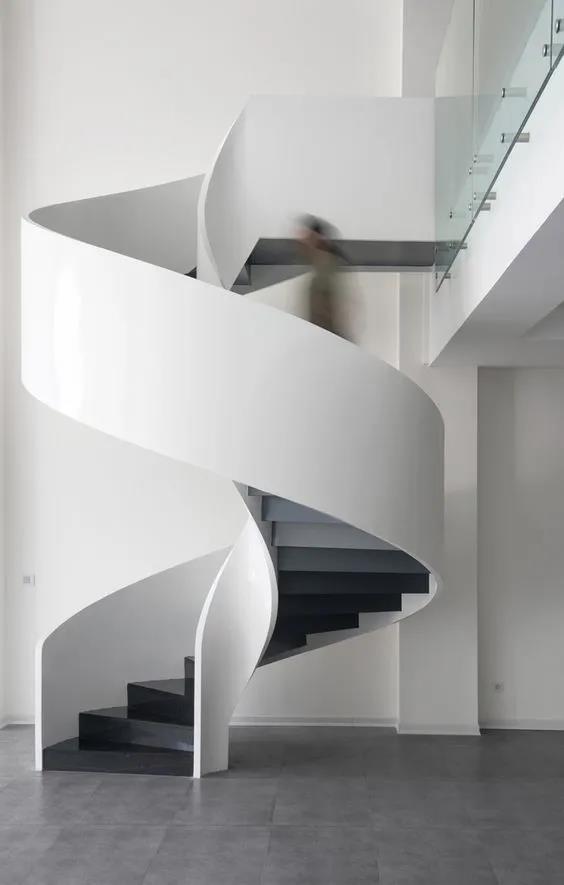

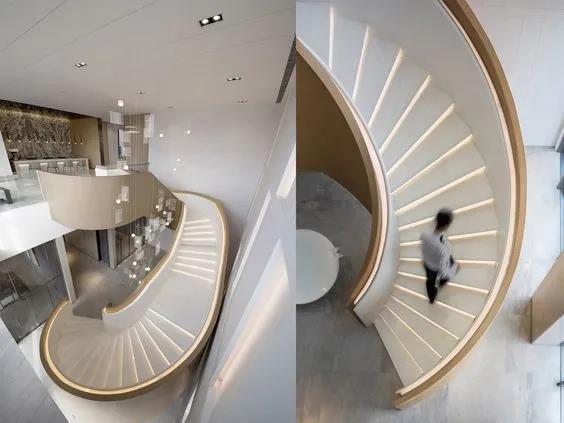

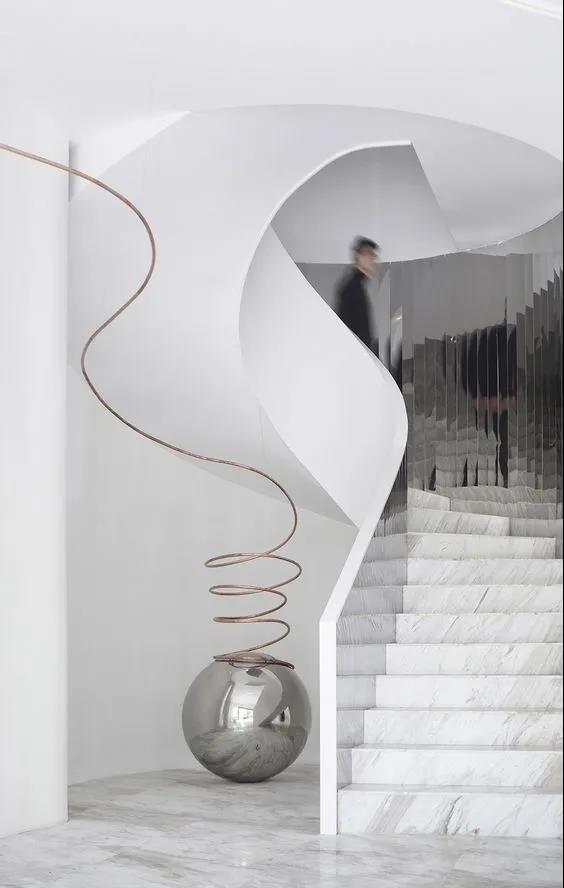

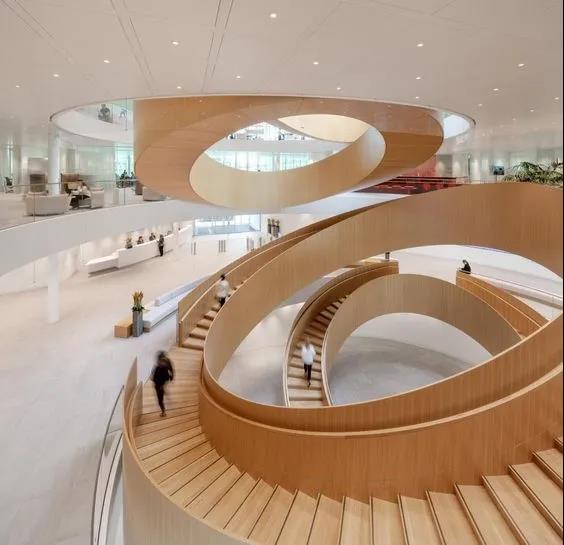

对于旋转楼梯，大家都知道放在空间中常常是视觉焦点的存在，我们也经常见到各种各样的旋转楼梯的优秀案例，比如像下面这些案例：

但就是看了这么多案例，在我们实际的应⽤当中，还会遇到各种各样的问题，尤其是在制图阶段，如：不懂设计规范，做出来的设计不合标准；计算不清楚，导致图纸表达不清晰，导致审图不过关；用现成的模块，结果尺寸对不上；不会建模，画图过程中总是犯错，效率极低还不能用.......

那这些问题到底该如何解决呢？下面，就从绘制“旋转楼梯”的底层逻辑出发，解决以下几个方面的内容：

不管是在绘制楼梯施工图，还是在施工当中，为了项目的安全落地和使用，我们都需要了解、掌握相应的设计规范。

这里给大家推荐两本规范：《民用建筑设计统一规范-GB50352-2019》和《国家建筑标准设计图集-15J403-1》，需要注意的一点是时效性，可登录工标网进行查询。接下来，就楼梯踏步、净高、扶手、角度等，给大家简要介绍一些规范：

按照楼梯的设计规范，每个梯段的踏步级数不应少于3级，且不应超过18级。这里需要注意的是并不是楼梯的级数不能超过18级，而是当楼梯踏步数超过18级时，应当在中间设置休息平台。

可能很多设计师会疑问，为什么在日常家装设计中，许多楼梯踏步数都超过了18级？

这是因为我们的规范更多的是为了限制工装，而在家装中，业主往往会为了节省空间，才选择最节约空间的楼梯建造方式。

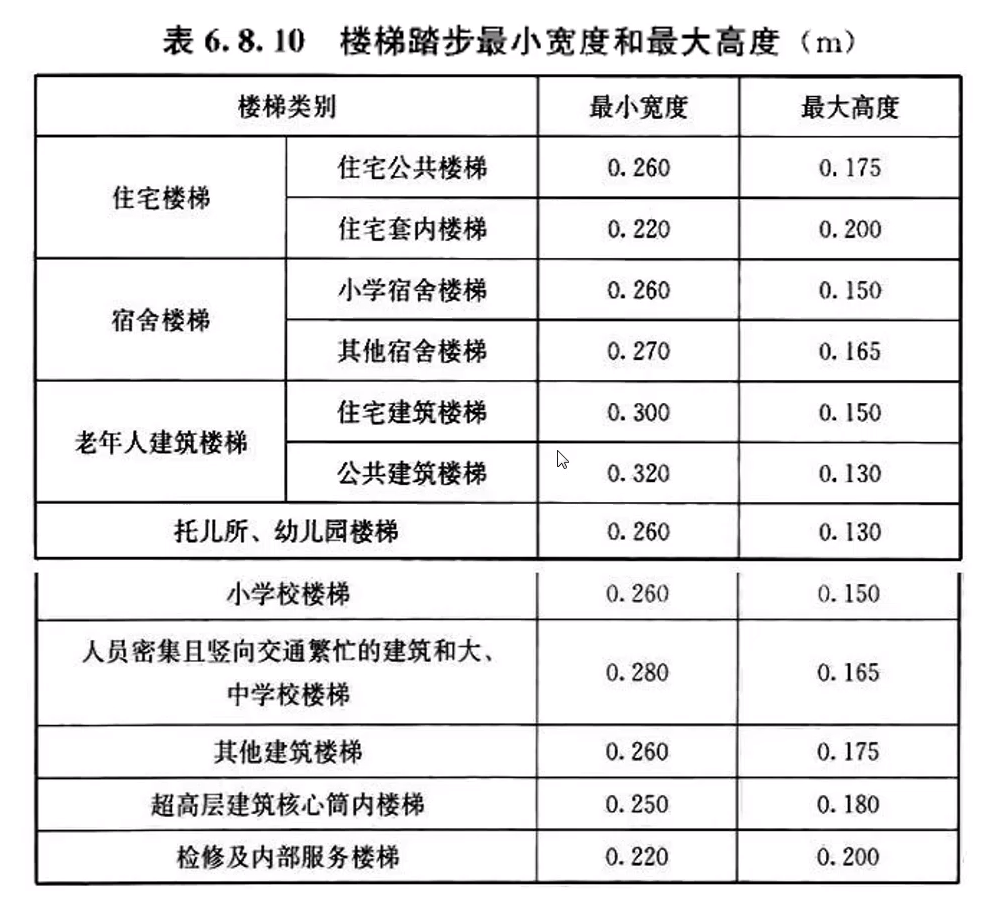

楼梯踏步的高度和宽度也有相应的规定，从图表中就可以看到，而我们项目中常用的楼梯踏步宽度在300mm，高度在150mm。

通过规范，我们可以通过踏步高度推算出整个楼梯的高度。

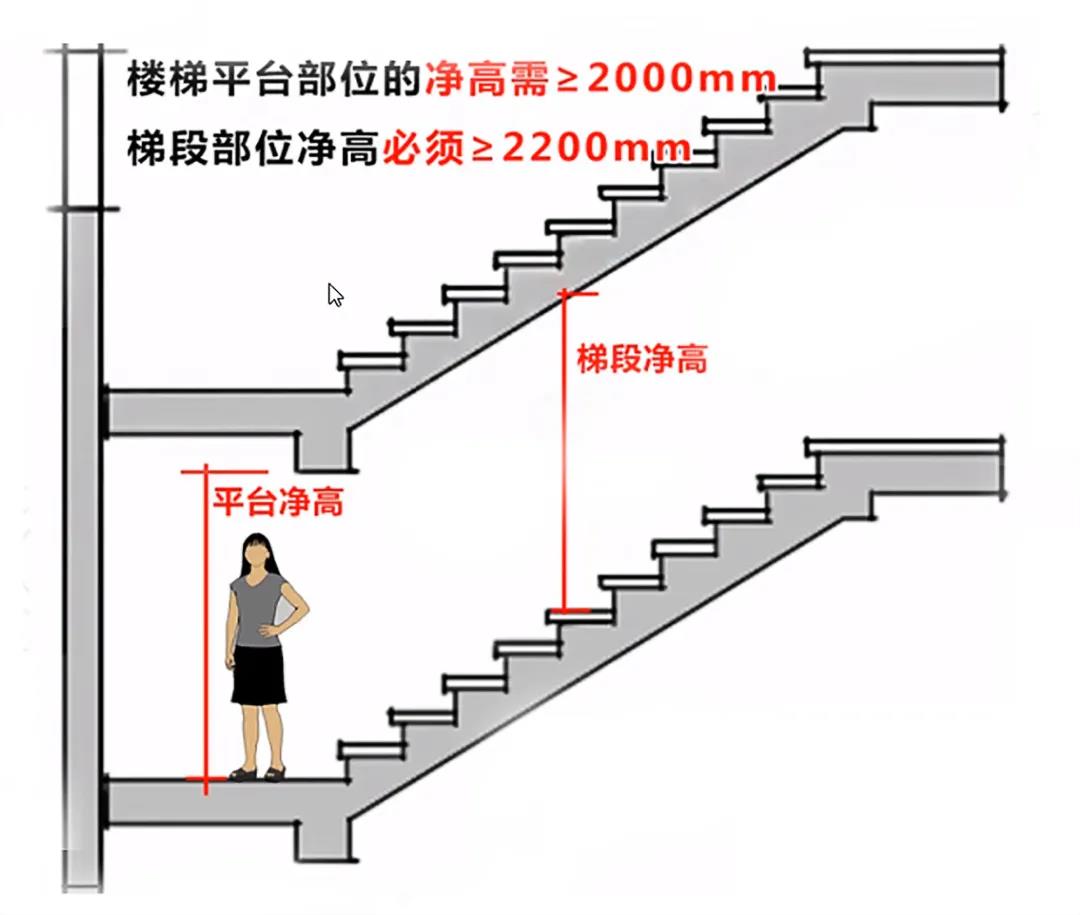

按照规范，楼梯平台上部及下部过道处的净⾼不应⼩于2000m，梯段净⾼不应⼩于2200m。

这⼀规范说的是直跑梯，但也适⽤于旋转楼梯，需要注意的是当旋转楼梯没有达到360°旋转⻆度时，也就不存在净高这⼀说。

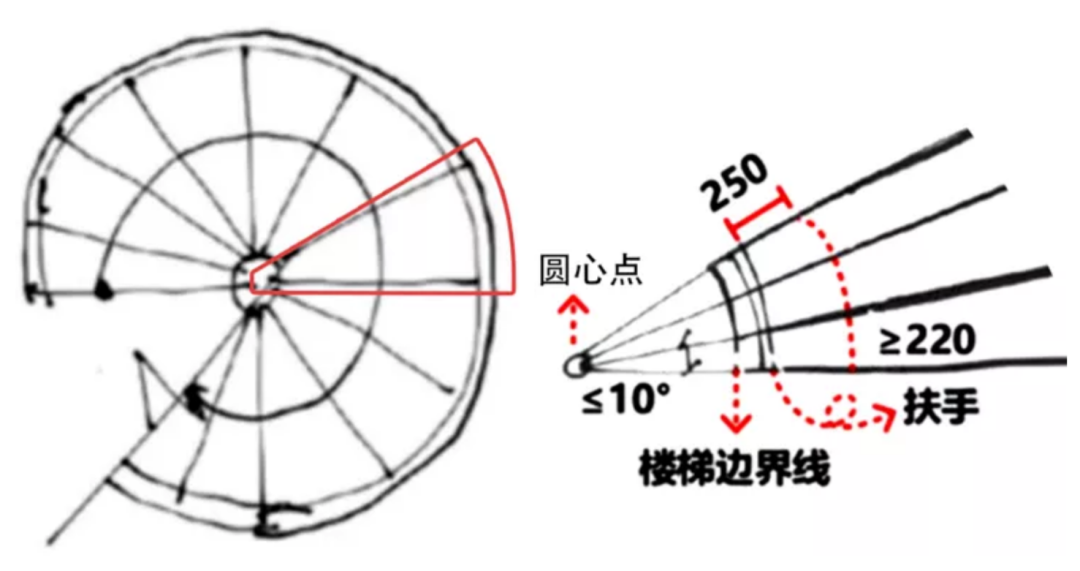

弧形楼梯、扇形楼梯作为疏散楼梯时，踏步上下两级所形成的平面角度不应大于10°，且每级离扶手250mm处的踏步深度不应小于220mm，如上图所示。

之所以旋转楼梯的上下两级踏步所形成的平⾯投影⻆度≤10度。是因为⻆度越⼤，踏步的宽度越宽，不利于消防疏散。

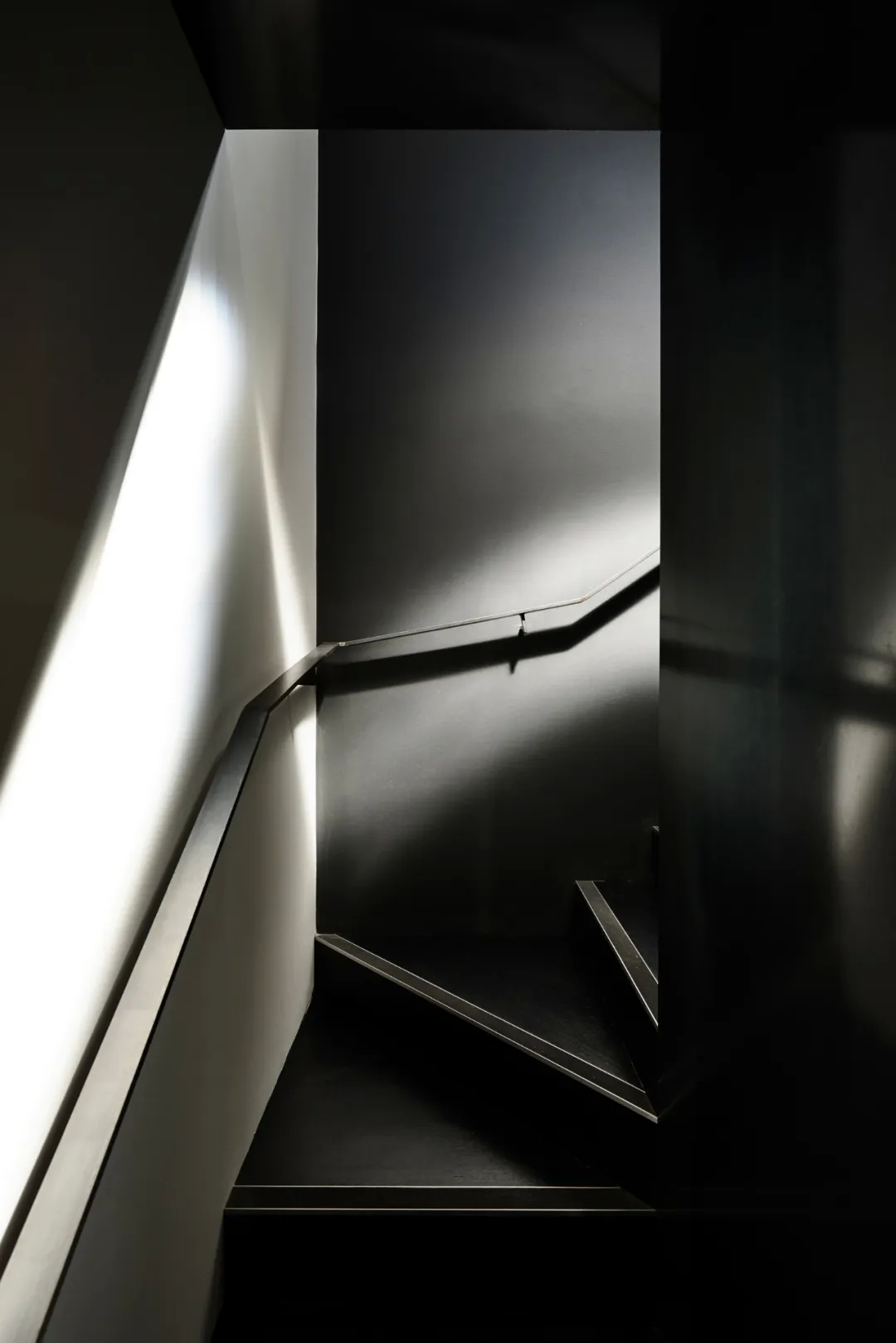

这里给大家列举几个常用的设计规范，住宅、宿舍等建筑建筑栏杆高度规范：

1）室内公用楼梯的栏杆栏板及扶手高度应≥900mm；

2）室内公用楼梯水平段（梯井）栏杆、栏板高度＞500时，室内公用楼梯的栏杆栏板及扶手高度应≥1050mm；

3）临空处防护栏杆及栏板高度：六层及六层以下高度应≥1050mm，七层及七层以下高度应≥1100mm；

4）护窗栏杆及栏板高度应≥900mm；

5）室内楼梯扶手高度⾃踏步起源线起不宜＜900mm，靠楼梯井⼀侧水平扶手长度超过500mm时，其高度不应＜1050mm。

这些规范仅供大家参考，其实在不考虑造价的情况下，我们将楼梯扶手高度设置为1100mm高度，也是能符合规范的。

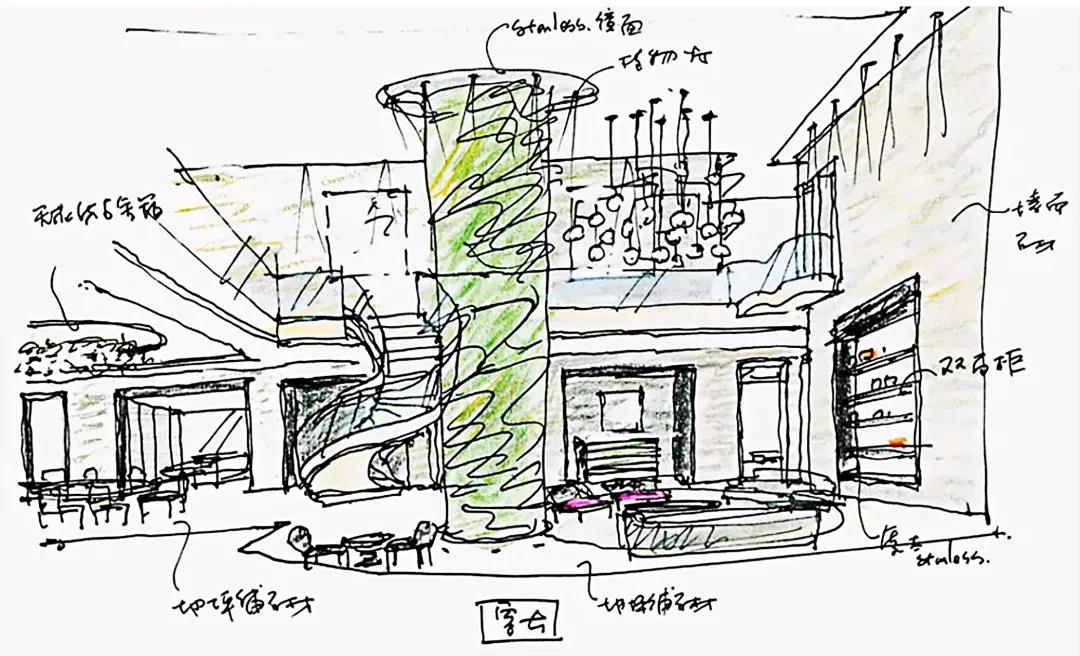

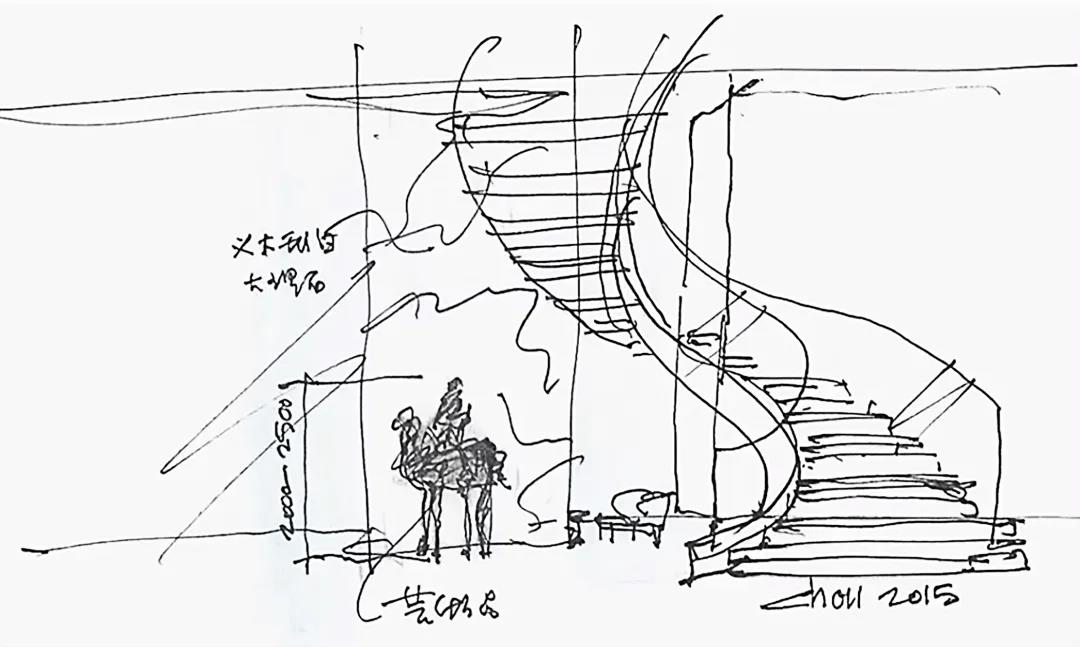

像图示当中的设计手稿，设计感十足，但面对这样一份手稿我们要绘制施工图，能从其中分析出哪些信息呢？

其实从草图上，我们只能判断旋转楼梯造型的基础，就是整体的走向，具体的楼梯踏步数和空间层高，我们是⽆法准确估算的。

从手稿上能获得的基础信息只有楼梯的起始点及结束点的位置，还有基本造型、材质标注。

而在实际施⼯当中，我们还要考虑楼梯的结构、承重、是否安全、实际尺⼨、空间⽐例等约束条件。

要将设计手稿转换为旋转楼梯的施工图，最先要了解的基础条件有4点：中心、半径、起始点、层高。

中心点是用来确定旋转楼梯的具体位置，可以说没有中心点也就没有其他三点的存在。

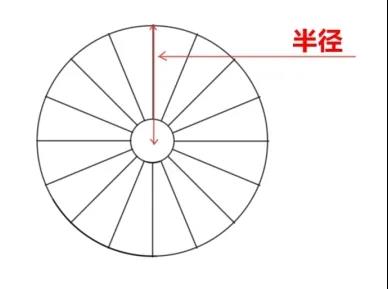

旋转楼梯的半径决定在行走过程中，是否舒适满足人体工程学，也会影响楼梯踏步的宽度。

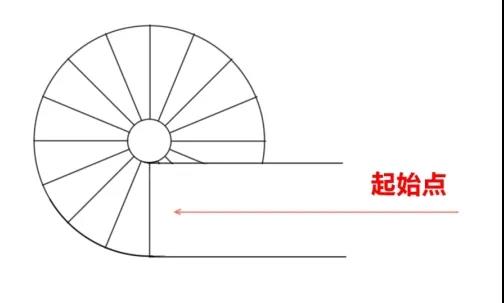

起点是指楼梯第一级踏步的位置，终点指楼梯最后一级和楼板衔接的位置，这两个位置决定了楼梯造型是否能实现。

层高与起始点、终点共同决定楼梯踏步数量。

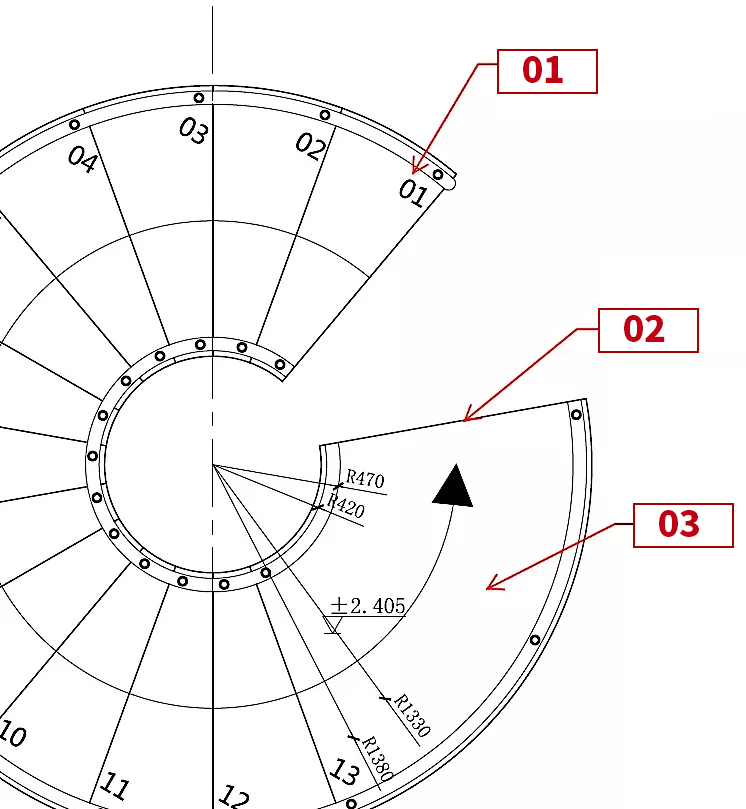

在刚开始绘制旋转楼梯的过程中，小伙伴们总会遇到各种各样的问题：规范性问题和制图问题等等。

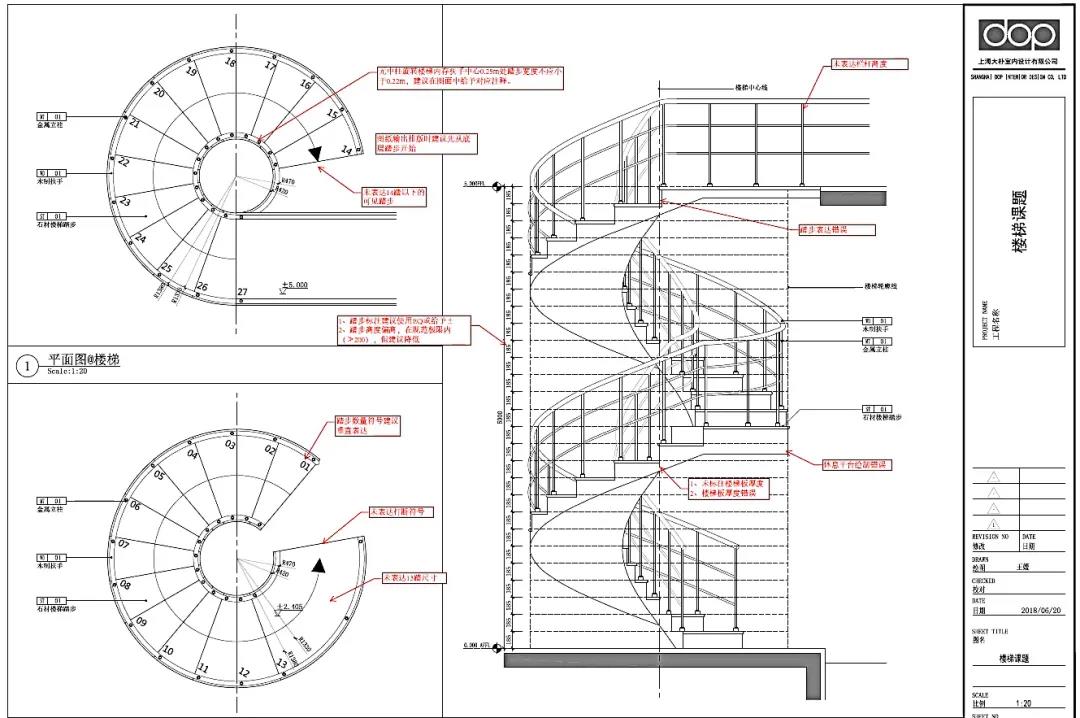

为了帮助大家更规范的绘制旋转楼梯，接下来，给大家看展示一下其他小伙伴绘制的图纸，分析一下旋转楼梯的绘制过程中都会遇见的哪些问题。
