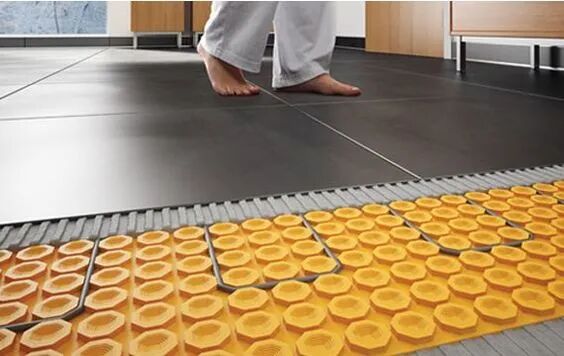

作为设计师，应该怎么读懂地暖的图纸？该如何理解地暖的构造做法呢？如何才能轻松的应对各种厂家的“恶意”不配合呢？

这些问题在我们的设计当中，看似简单，却常常让设计师们“头大”。今天针对地暖施工图，咱们来聊一聊。主要解决以下问题：

1）识读地暖图有什么用？地暖图应该怎么识读？

2）地暖施工图必知的基础知识有哪些？

3）地暖施工图应该看哪些内容？

图纸是设计师交流的语言，读图能力则是设计师最基本的生存技能。小伙伴们同意吗？

大家设想一下：在你和暖通设计师沟通时，他连你在讲什么话都听不懂，那你会不会“玩”死他？同理，如果你不会看地暖图纸，你认为地暖的供应方会不会“玩”死你？

对于地暖图，咱们只需要知道各专业和室内装饰有关联的图纸信息即可，其他的内容，我们不需要过多了解。

水暖是大空间中使用最多的地暖系统，大多数情况下，只有水暖会有施工图纸。所以，下面我们提到的地暖，如果没有特殊说明，均为水暖。

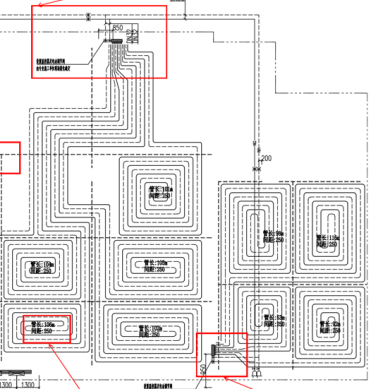

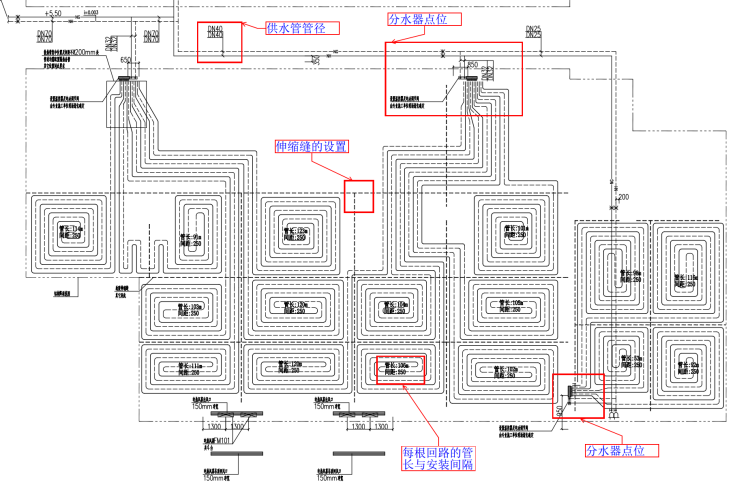

△酒店大堂的地暖的专业图纸

看地暖的专业图纸时，思路是：看水从哪里来？最终流到哪里去？水流的路径是怎么样的？伸缩缝是否设置合理？

所以结合上图标注的重点，你应该按照这样的顺序看图：找到供水的管道 → 顺着管道找到分水器的点位 → 顺着分水器，追着每根管道的回路追踪到水流的流向。

当然，如果只是单独的看地暖的布置图对室内设计师而言，是没有太大用处的，必须把地暖图和装饰图叠加起来看，检查地暖图与装饰图的墙体与空间划分是否存在冲突。

如下图所示，这样叠图后，地暖管道与装饰空间是否冲突，分水器位置是否合理等情况，就一目了然了。

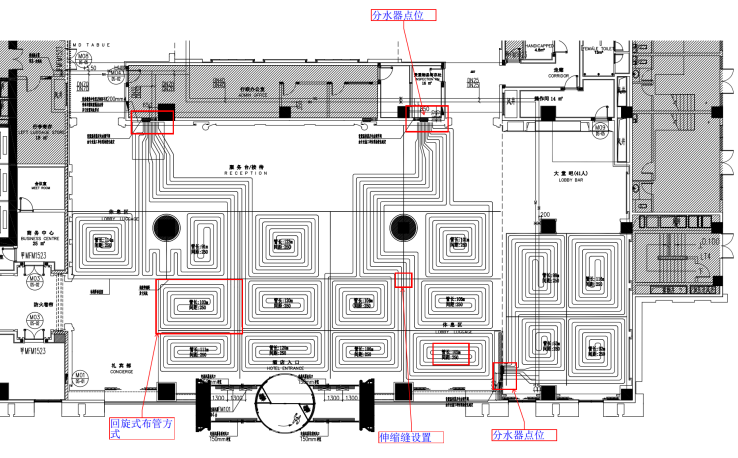

△地暖图叠加建筑图，对照是否冲突

如果你看不懂上面图中标注的重点内容的作用，也读不懂那些信息，那可能就是你缺少以下基础知识的积累。

地暖管排布的形式决定了地暖的能耗，不同的空间适合不同的布管形式，室内设计师了解即可。

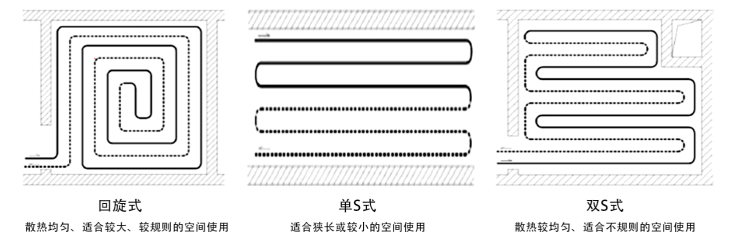

布管形式主要有3种：回旋式、单S式、双S式。

a、中小型空间排布地暖时，应该按照装修图纸的空间功能定位来布置。

像固定家具、没有腿的家具，人去的少的地方或其他非生活所用空间（杂物间、设备间）等，是不需要布置地暖的。

如果材料商在这些地方也设置了地暖，那么恭喜你，你成功的被他“玩”了，这也是为什么你要先学会读图，再做设计把控的原因。

.

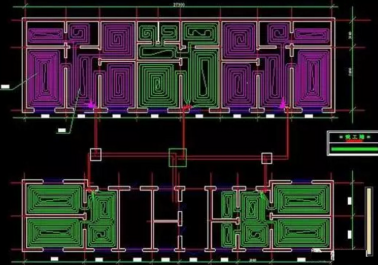

△大空间的地暖铺设方式

b、当地暖铺设的空间面积过大时，每个回路的管长超过120m，或地暖大面积超过伸缩缝时，应分区域设置多个回路。

此处强调一点：地暖排布时，每条回路的管道中间不能断裂或存有接头，必须是一整根管。

排布地暖管道时，为了防止后期热胀冷缩造成完成面开裂、膨胀等现象，在设置地暖管道时，必须根据一定的规范设置伸缩缝，要求如下：

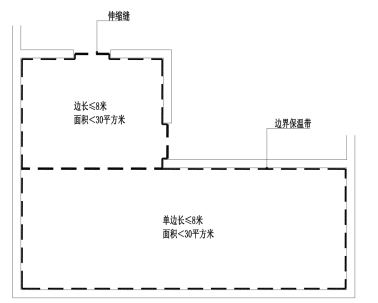

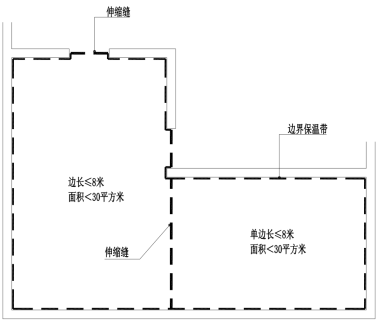

△水暖系统在空间内设置伸缩缝的布置图

a、当使用湿式地暖的铺贴方式时，应在各个功能区、房间的分界线处、与墙面交接处等位置预留宽度≥10mm的伸缩缝。

b、当空间面积＞40㎡（高要求会让面积不超过30㎡）或长度超过8m时，应该在地暖的找平层与回填层设置10~15mm左右的伸缩缝。

△与上图相比，优化后的地暖布置图

c、在伸缩缝设计时，被分割的两块分割区域的面积大小应当接近，避免分割的区域存在较大的温差。

d、伸缩缝材料通常为挤塑板等保温材料，伸缩缝两边的管道需用保温管或波纹管进行套管处理。

a、水暖的供热管道管径常见规格有16mm、20mm、25mm。管长100~120m/卷，面积越大使用管径越大。

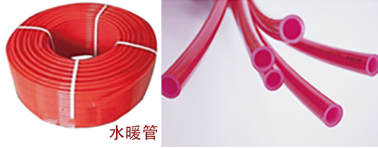

△水暖管道

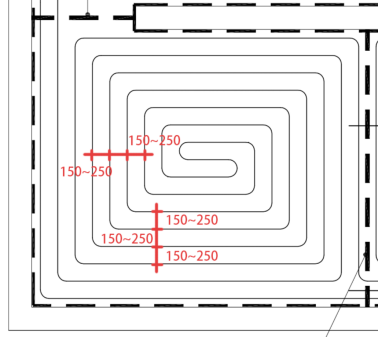

b、为保障功效，水暖供热管道排布时，管道之间的敷设间距在150~250mm之间（电暖管间距需≤50mm）。当然，管径越大管道的安装间距则越大。

作为室内设计师，看地暖的最终目的是：检查地暖布置是否与装饰平面图冲突。

知道了以上地暖的基础知识，咱们再来看看对于地暖图纸，应该重点关注哪些内容。

△装饰图叠加地暖图检查冲突↑

（示意图，非高清图）

a、检查地暖布置图以及叠加的装饰图纸是否为最新图纸；

b、叠图后，检查地暖管道的排布是否与明显的墙面及装饰造型冲突；

c、检查分水器的点位是否与装饰造型冲突；

d、应考虑分水器的检修口是否影响装饰美观性，尽量把分水器藏于视线所不及的墙面内；

e、对应装修平面布置图，若存在平面布置图无需地暖的部分（固定家具、设备空间等），则应考虑地暖施工图是否有布管；

f、检查地暖施工图的地暖管道布置区域是否与其他设备冲突？分割空间的面积是否面积大小接近；
